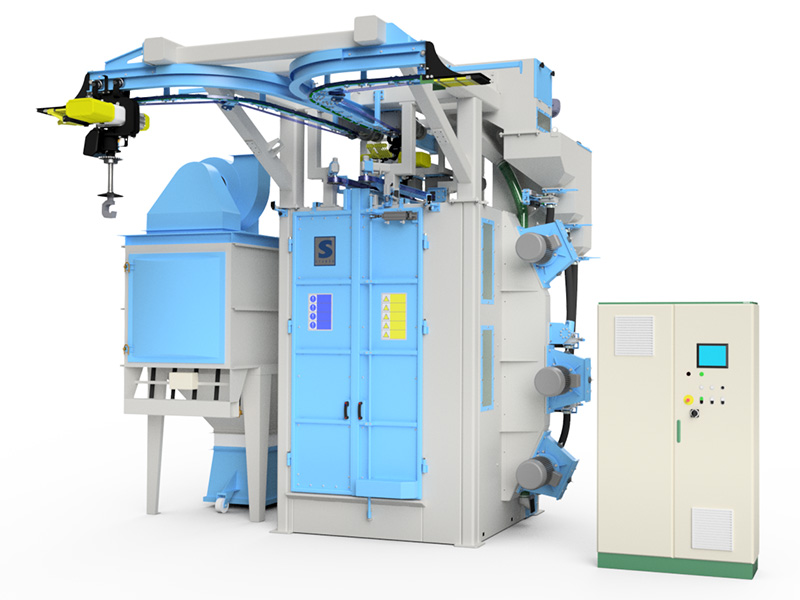

Śrutownie wirnikowe zawiesiowe TZ

Śrutownie zawieszkowe, zwane też hakowymi, są przeznaczone do obróbki konstrukcji stalowych i wszelkiego rodzaju elementów trudnych do postawienia. Podwieszone na obrotowym haku detale są dokładnie oczyszczane we wszystkich płaszczyznach, a dzięki podwójnemu torowisku w kształcie litery „Y”, istnieje możliwość przeładunku wsadu w trakcie pracy maszyny.


Wyślij zapytanie ofertowe

Pobierz dokumentację PDF
Śrutownie wirnikowe zawiesiowe TZ

Parametry śrutowni zawiesiowych TZ

TZ 2
5,5/12-17
TZ 3
5,5/12-23
TZ 3
7,5/16-23
TZ 3
7,5/20-23
TZ 5
7,5/25-35
Maksymalnie
Max. średnica
obrotu zawieszki (mm)
1200 1600 2000 2500 2500
Max. wysokość
zawieszki (mm)
1700 2300 3500 3500
Nośność haka (kg) 500/1000 1000/2000 2000
Ilość kół rzutowych 2 3 3/4 5 5
Moc turbiny (kW) 5,5/7,5 7,5/11 11
Ilość obrotów
koła rzutowego (obr./min)
2900 2900

Precyzyjne oczyszczarki hakowe

Budowa maszyn to nie tylko praca, ale również pasja, którą staramy się zarażać Klientów. Śrutownice projektujemy i budujemy w ścisłej współpracy z odbiorcami, dzięki czemu mamy pewność, że nawet podstawowe modele - takie jak śrutownie zawiesiowe typu TZ – będą spełniały wszystkie ich oczekiwania.

Śrutownie wirnikowe zawieszkowe są przeznaczone do obróbki części i konstrukcji z metalu – standardowo ze stali czarnej i konstrukcyjnej, choć urządzenia przystosować można do obróbki innych materiałów, jak np. aluminium. Oczyszczarki zawiesiowe typu TZ wykorzystywane są w wielu gałęziach przemysłu metalowego, np. przy produkcji mebli, maszyn rolniczych i ogrodzeń.

Budowa śrutownic zawiesiowych

Podstawą oczyszczarek hakowych TZ jest komora śrutownicza z grubej stali, której wnętrze wyłożyć można odpornym na ścieranie manganem. Elementy do wnętrza śrutownicy wprowadza się na obrotowych hakach, które osadzone są na torowisku w kształcie litery „Y”, dzięki czemu możliwa jest zmiana wsadu bez zbędnych przerw w procesie.

Koła rzutowe – maksymalnie 5 – umieszczone są w bocznej ścianie komory i to właśnie one wyrzucają strumień rozpędzonego ścierniwa na śrutowane detale. W śrutowniach zawieszkowych TZ zastosowaliśmy turbiny o zwiększonej żywotności – kołnierz silnika elektrycznego jest wyposażony w dwa łożyska wału, dzięki czemu obciążenie części jest zmniejszone.

Dotykowy, kolorowy wyświetlacz z menu w języku polskim pozwala na sterowanie parametrami pracy urządzenia, w tym ruchu zawieszek i mocy turbin. Ponadto śrutownice zawieszkowe TZ, podobnie jak inne maszyny marki Kovo Staněk, wyposażone są w zespół czujników, zwiększających bezpieczeństwo i ekonomię pracy. Są one podłączone do sterownika PLC, który z kolei podpięty jest do Sieci, co umożliwia diagnostykę i zdalne usuwanie usterek.

TZ – niezawodne śrutownie hakowe

Oczyszczarki zawiesiowe TZ to niezawodne urządzenia śrutownicze, zastosowane w nich unikalne, zastrzeżone patentem rozwiązania sprawiają, że są wyjątkowo bezpieczne i ekonomiczne. Niskie zużycie śrutu zapewnione jest przez system separacji ścierniwa, a wydajny system filtracyjny, z filtrami o żywotności do 18 000 motogodzin, gwarantuje wysoki komfort pracy i niskie zapylenie powierzchni.

Możliwości maszyn TZ zwiększyć można poprzez wyposażenie dodatkowe:

  • Separator cyklonowy - pomaga w filtracji powietrza w procesach o wysokim zapyleniu;
  • Moduł przelotowy - pozwala oczyszczać podłużne detale, np. rury i pręty, które nie mieszczą się w komorze śrutowniczej;
  • Wyciągarki - opuszczane haki, ułatwiają podwieszenie ciężkich elementów;
  • Filtr antywybuchowy - umożliwia obróbkę detali aluminiowych;
  • Odkurzacz przemysłowy.

Jeśli są Państwo zainteresowani zakupem śrutownic zawieszkowych typu TZ, zapraszamy do kontaktu. Doradcy techniczni pomogą dopasować oczyszczarkę dopasowaną do specyfiki procesu produkcyjnego w Państwa firmie.
