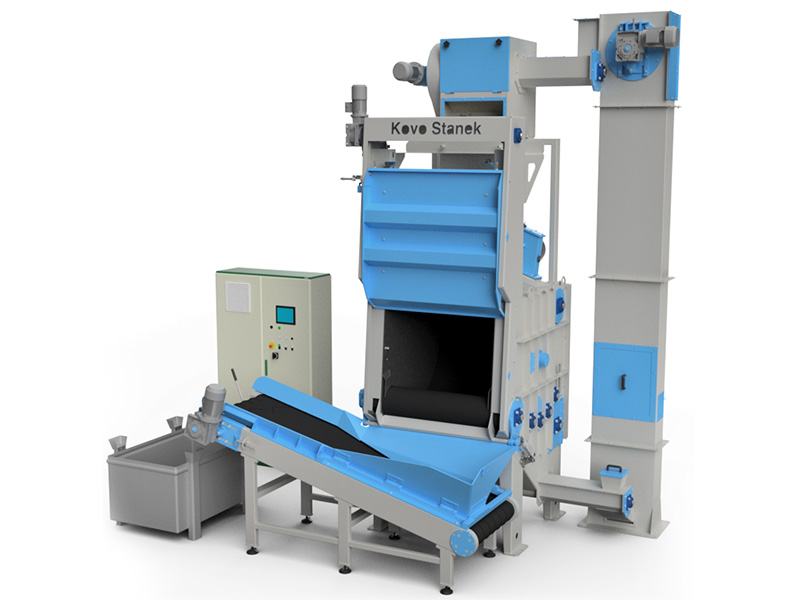

Śrutownie wirnikowe bębnowe TZB

Śrutownie bębnowe, nazywane również śrutownicami wsadowo-nieckowymi, są zaprojektowane do obrabiania dużej ilości detali średnich i drobnych. Załadowane do bębna elementy są ostrożnie obracane za pomocą poruszającego się pasa i wystawiane na działanie ścierniwa, co gwarantuje równomierne oczyszczenie nawet w trudno dostępnych miejscach. Urządzenia te sprawdzają się m.in. podczas śrutowania stali i aluminium.


Wyślij zapytanie ofertowe

Pobierz dokumentację PDF
Śrutownie wirnikowe bębnowe TZB

Parametry śrutowni bębnowych typu TZB


TZB 1
5,5/700
TZB 2
7,5/1100-1000
Max. waga wsadu (kg) 350 800
Max. objętość wsadu (dm3) 165 425
Max. waga elementu (kg) 15 20
Max. przekątna elementu (mm) 345 380
Wymiar komory wewnętrznej (mm) ∅720x800 ∅1000x1100
Ilość kół rzutowych 1 2
Moc turbiny (kW) 5,5/7,5 7,5/11
Ilość obrotów koła rzutowego (obr./min) 2900 2900

Niezawodne oczyszczarki bębnowe

Głównym celem w czasie prac nad projektem śrutowni wirnikowych bębnowych TZB było stworzenie uniwersalnego urządzenia do oczyszczania serii niewielkich elementów w najbardziej bezpieczny, ekologiczny i ekonomiczny sposób. Satysfakcja użytkowników potwierdza, że został on osiągnięty, a efektywna obróbka powierzchniowa niewielkich elementów detali w końcu jest możliwa.

Budowa i zasada działania śrutownic bębnowych


Śrutownice bębnowe to urządzenia o specyficznej budowie. Głównym elementem śrutowni bębnowych, zwanych też nieckowymi, jest odporny na ścieranie pas gumowy umieszczony wewnątrz komory śrutowniczej. Pas ułożony w kształt niecki – stąd nazwa – porusza ułożonymi w niej detalami, eksponując je na padający z góry strumień śrutu. Ruch ten sprawia, że detale oczyszczane są dokładnie, równomiernie i szybko.

Podobnie jak w innych urządzeniach marki Kovo Staněk, również w śrutowniach wirnikowych bębnowych TZB zastosowaliśmy turbiny o zwiększonej żywotność. Większą żywotność osiągnęliśmy projektując nowy kołnierz silnika elektrycznego, w którym zamontowane są dwa łożyska stabilizujące pracę wału napędowego. Pozwoliło to zmniejszyć obciążenie kół rzutowych, wydłużyć okres ich eksploatacji i zmniejszyć koszty konserwacji. Dzięki temu śrutownice bębnowe Kovo Staněk są jeszcze bardziej funkcjonalne, a zarazem trwałe.

Istotnym modułem jest również wydajny system separacji i filtracji ścierniwa, zastosowany w śrutowniach bębnowych TZB. W czasie trwania procesu oczyszczania, śrut transportowany jest podajnikami kubełkowymi do separatora, skąd – po usunięciu pyłu i innych zanieczyszczeń – trafia z powrotem do dozownika. Jest to ważne z dwóch powodów: po pierwsze zmniejsza zużycie materiału ściernego, po drugie pozwala na utrzymanie wysokiej jakości efektów śrutowania.

Śrutownie nieckowe dla przemysłu 4.0


Śrutownie wirnikowe bębnowe TZB są przykładem rozwoju i idealnie wpasowują się w ideę czwartej rewolucji przemysłowej. Maszyny nieckowe, podobnie jak inne śrutownice marki Kovo Staněk, wyposażone są w szereg czujników monitorujących stan procesu i urządzenia – wszystkie pracują pod kontrolą sterownika PLC. Sterowanie śrutownią bębnową odbywa się przy pomocy kolorowego wyświetlacza dotykowego, którego menu zostało w pełni przetłumaczone na język polski. W ręce operatora oddana jest pełna kontrola nad wszystkimi parametrami pracy urządzenia, w tym prędkością obrotów pasa i mocą turbin, które standardowo wyposażone są w falowniki.

Oczyszczarki wirnikowe bębnowe TZB można podłączyć do Internetu, co umożliwia przeprowadzenie zdalnej diagnostyki i rozwiązanie problemów w trybie online, bez udziału serwisu. Jeśli jednak interwencja specjalistów okaże się potrzebna, zareagujemy w mniej niż 48 godzin, aby szybko przywrócić prawidłową pracę i stabilność procesu.

Jeśli są Państwo zainteresowani zakupem śrutownic wirnikowych bębnowych TZB, zapraszamy do kontaktu z naszymi doradcami technicznymi i odwiedzin w łódzkiej siedzibie naszego przedstawiciela, gdzie możliwe jest przeprowadzenie prób oczyszczarki na własnych detalach.
