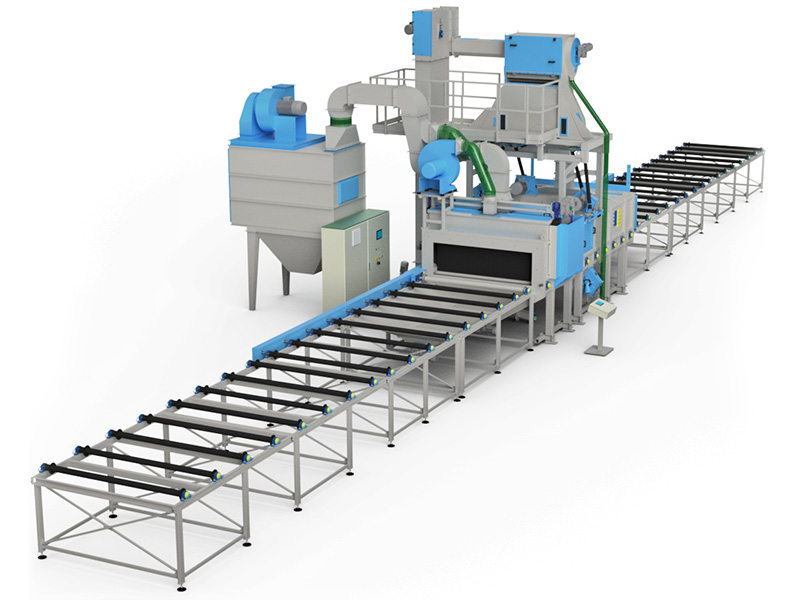

Śrutownie wirnikowe przelotowe TZNP

Śrutownie przelotowe służą do obróbki blach, rur i elementów konstrukcji stalowych. Odpowiednie ułożenie turbin pozwala na dokładne oczyszczenie całej powierzchni detalu po jednym przejeździe.


Wyślij zapytanie ofertowe

Pobierz dokumentację PDF
Śrutownie wirnikowe przelotowe TZNP

Parametry śrutowni tunelowych typu TZNP


TZNP 4
7,5/1x0,6
TZNP 4
7,5/1,5x0,6
TZNP 6
11/2x0,6
Maksymalnie
Max. szerokość
elementu (mm)
1000 1500 2000 3000
Max. wysokość elementu (mm) 600 1000
Max. obciążenie rolotoku (kg/m) 450 750 1920 3000
Ilość kół rzutowych 4 4/6 6 8
Moc turbiny (kW) 7,5/11 11
Ilość obrotów koła rzutowego (obr./min) 2900 2900

Śrutownie gotowe na ciągłe wyzwania

Nieustanny i zrównoważony rozwój jest naszym celem, a budowa maszyn pasją, dlatego nieustannie pracujemy nad ulepszeniem śrutowni wirnikowych – czasem poprzez drobne korekty, czasem poprzez innowacyjne rozwiązania zmieniające obraz procesu śrutowania. Oczyszczarki wirnikowe przelotowe TZNP to dopracowane urządzenia, które spełnią oczekiwania najbardziej wymagających Klientów.

Oczyszczarki przelotowe TZNP są w pełni konfigurowalne do indywidualnych potrzeb Nabywcy. Dopasować można wszystkie aspekty ich budowy: ilość i moc turbin, rozmiary okna roboczego, wyłożenie wewnętrzne kabiny, obecność szczotek omiatających i odmuchów oraz długość i rodzaj podajnika. Sprawia to, że śrutownie tunelowe można z łatwością w komponować w linie produkcyjne.

Budowa i zasada działania śrutowni przelotowych


Najważniejszym elementem śrutownic przelotowych, zwanych również tunelowymi, jest zbudowana z odpornego na ścieranie stopu komora śrutownicza. Wnętrze komory zabezpieczyć można dodatkową warstwą manganu. Koła rzutowe – w ilości dopasowanej do rozmiarów maszyny i procesu Klienta – dla zapewnienia optymalnych efektów pracy oczyszczarki tunelowej, ułożone są równomiernie w różnych częściach komory.

Oczyszczane elementy, np. rury czy belki stalowe, wprowadzane są do śrutowni przelotowej na podajniku rolkowym lub taśmowym o obciążeniu maksymalnym do 3000 kg/m. Okno robocze zabezpieczone jest przed wydostawaniem się śrutu za pomocą gumowych kurtyn i – opcjonalnie – odmuchów i szczot.

Śrutownie przelotowe typu TZNP wyposażyliśmy w autorskie turbiny o zwiększonej żywotności. Ich sekret tkwi w zaprojektowanym od podstaw kołnierzu silnika elektrycznego, który pozwolił na podwójne ułożyskowanie wału napędowego – przekłada się to na wyraźny spadek obciążenia zespołu rzutowego, co zmniejsza koszty eksploatacji i konserwacji. Standardowym elementem turbin Kovo Staněk są falowniki służące do płynnej regulacji mocy kół rzutowych.

Automatyzacja procesu śrutowania


Sterowanie pracą oczyszczarek tunelowych odbywa się za pośrednictwem kolorowego wyświetlacza dotykowego z menu w języku polskim. Pozwala on na sterowanie wszystkimi parametrami pracy urządzenia – mocą turbin, prędkością podajnika, odmuchem itd. Śrutownice przelotowe TZNP wyposażone są w szereg czujników monitorujących ich działanie, co zwiększa bezpieczeństwo i ułatwia diagnostykę urządzenia. Oczyszczarki podłączyć można do Internetu, co pozwala na zdalna kontrolę ich stanu i usuwanie części problemów bez udziału serwisu.

Jeśli są Państwo zainteresowani zakupem śrutownic przelotowych typu TZNP, urządzeń w pełni gotowych na wyzwania Przemysłu 4.0, zapraszamy do kontaktu z naszymi doradcami technicznymi.
